Рассмотрение любых вопросов, связанных с подвеской и рулевым управлением

Модераторы: Laif, Nick, User buggy, GelioSKA, Goodwin, Модераторы

Ответить 30 сообщений Аватара пользователя Двоешник Маньяк технической мысли Сообщения: 1023 Зарегистрирован: Вс дек 24, 2006 9:25 pm Рулевая рейка от ТАВРИИ Цитата

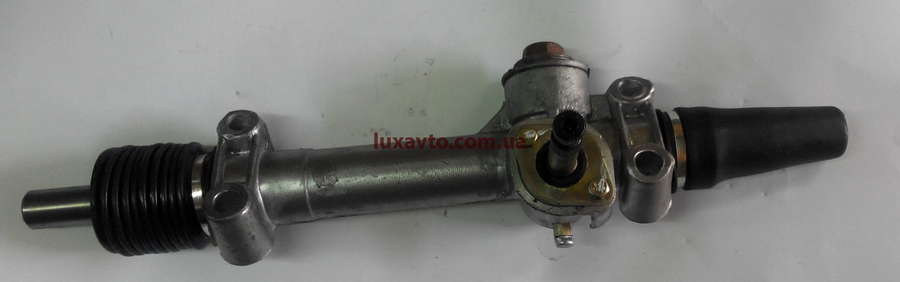

Купил рулевую рейку от Таврии и течении 2-х часов переделал её в очень маленький размер, . Понадобился только токарь. Рулевые внутренние наконечники от ИЖ-ОДА. Кого заинтересовала но по какимто причинам не может сделать обращайтесь - ПОМОГУ.

Вложения рулевая рейка1.JPGрулевая рейка2.JPG

Вернуться к началу

Аватара пользователя Kraft Модератор Сообщения: 124 Зарегистрирован: Вс фев 19, 2006 12:16 pm Цитата

Хочу то же сделать с рейкой от ВАЗ 2108... пока не смог разобрать (правда не сильно то и старался :-) )

Вернуться к началу

Аватара пользователя Mycroft Адепт Сообщения: 150 Зарегистрирован: Сб июн 10, 2006 12:13 pm Цитата

Двоешник, скажи пожалуйста, ты переделывал всю планку или только проточил в стандартной (предварительно ее укоротив) отверстия и нарезал резьбу под наконечники??? У меня есть такая рейка, но оглядев ее пришел к выводу, что переделывать надо всю планку, а у нас токаря возьмут за это денег больше чем за новую рейку! :angry2:

Когда совершенства недостаточно!

Вернуться к началу

Аватара пользователя Двоешник Маньяк технической мысли Сообщения: 1023 Зарегистрирован: Вс дек 24, 2006 9:25 pm Цитата

Я переделывал всю планку. Сначало я от длинной части отрезал кусок так , чтобы от последнего зуба на рейке оставалось гдето 8-8,5 см. Потом взял отрезок оставшийся и высверлил углубление а у самой планки в короткого части снял фаску на токарном станке по размеру углубления -- вставил, забил, заварил. Потом отрезал лишний кусок уже от приваренного отрезка. Принялся за сам корпус.

Вернуться к началу

Аватара пользователя JD Адепт Сообщения: 153 Зарегистрирован: Пт дек 22, 2006 11:55 am Цитата

Двоешник, какова получилась длина рейки после доработки?

Нет ничего более постоянного, чем временное.

Вернуться к началу

Аватара пользователя Двоешник Маньяк технической мысли Сообщения: 1023 Зарегистрирован: Вс дек 24, 2006 9:25 pm Цитата

Тебя какая длинна интересует??? С наконечниками?, С самим валом но без наконечников??, или же самого корпуса?? :biggrin:

Вернуться к началу

Стас Студент Сообщения: 62 Зарегистрирован: Сб июн 30, 2007 7:22 pm Цитата

Двоешник
А корпус ты просто обрезал? Не знаю как на таврии, но на зубиле на другом конце корпуса есть фторопластовая втулка, которая поддерживает рейку. На зубилке нужно было бы эту втулку впиндюрить... (это как раз к вопросу о том как тоже самое проделать с зубильной рейкой)

Вернуться к началу

Аватара пользователя Двоешник Маньяк технической мысли Сообщения: 1023 Зарегистрирован: Вс дек 24, 2006 9:25 pm Цитата

Стас
На тавричечкой рейке тоже есть фторопластовая втулка, но когда я обрезал корпус она уже на вставлялась потому что толщина корпуса больше, на токарном станке проточил и вывел ту толщину которая нужна . Во втулке есть три "пупырышка" служат для фиксации, позже на корпусе просверлил три отверстия для этих "пупырышек" и фтулка встала на своё место как и была.

Вернуться к началу

Аватара пользователя gjbeats Маньяк технической мысли Сообщения: 960 Зарегистрирован: Ср фев 07, 2007 8:43 pm Цитата

Двоешник писал(а):Я переделывал всю планку. Сначало я от длинной части отрезал кусок так , чтобы от последнего зуба на рейке оставалось гдето 8-8,5 см. Потом взял отрезок оставшийся и высверлил углубление а у самой планки в короткого части снял фаску на токарном станке по размеру углубления -- вставил, забил, заварил. Потом отрезал лишний кусок уже от приваренного отрезка. Принялся за сам корпус.

Можно поподробнее пожалуста! мне просто предстоит сия переделка=)
и можно ещё фоток, и есле можно в разобраном виде=)

Вернуться к началу

Аватара пользователя Двоешник Маньяк технической мысли Сообщения: 1023 Зарегистрирован: Вс дек 24, 2006 9:25 pm Цитата

gjbeats писал(а): можно ещё фоток,

Когда я изобретал.., фотоаппарата не было. Позже когда всё сделал попросил товарища на телефон щёлкнуть.
Давай я тебе каким нибудь другим способом просвящу как и что??

Вернуться к началу

Аватара пользователя gjbeats Маньяк технической мысли Сообщения: 960 Зарегистрирован: Ср фев 07, 2007 8:43 pm Цитата

Двоешник
ты чегото замолчал=) я вопщем хочу корпус рейки укорототить другим способом, просто вырезать центральную часть между отверстиями под крепления и обварить аргоном, так получится что сохраняются оба крепления и ничего не надо будет мудрить со втулкой. у меня будет сама рейка длиною 440 см. а между осями шарниров(ну наконечники он ижа) 445
Вот фотки разобраной рейки
http://nik-labs.ucoz.ru/photo/4-0-135
http://nik-labs.ucoz.ru/photo/4-0-134
http://nik-labs.ucoz.ru/photo/4-0-133

Вернуться к началу

Аватара пользователя Двоешник Маньяк технической мысли Сообщения: 1023 Зарегистрирован: Вс дек 24, 2006 9:25 pm Цитата

Я на бумаге нарисую , потом щёлкну и выложу ОК!!

Вернуться к началу

Аватара пользователя gjbeats Маньяк технической мысли Сообщения: 960 Зарегистрирован: Ср фев 07, 2007 8:43 pm Цитата

Двоешник
ты лучше дай аську свою в ней и пообщаемся это быстрее намного чем здесь постить=)

Вернуться к началу

Аватара пользователя gjbeats Маньяк технической мысли Сообщения: 960 Зарегистрирован: Ср фев 07, 2007 8:43 pm Цитата

http://nik-labs.ucoz.ru/photo/4-0-140
Вот, типа переделал рейку. Отсалось до конца удлинённый конец рейки напресовать и договорится за аргон, чтобы корпус сварить.
